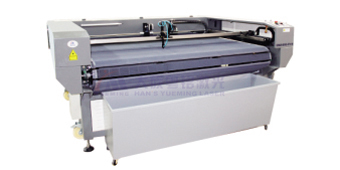

CMA1810-FV-B自动送料CCD摄像定位切割机也称为自动送料摄像激光切割机，，， ，，，，是我公司针对打扮、制鞋、玩具、文胸等柔性面料需要摄像定位激光加工行业专门研制的新型装备，，， ，，，，具有加工速率快、送料稳固可靠、降低工人劳动强度等特点。。。。。。。其有用切割幅面是1800*1000mm，，， ，，，，现在普遍用于激光定位切割帮面、贴布绣激光切割等应用工艺，，， ，，，，是一款性能优良的打扮鞋类激光切割机和文胸摄像激光切割机。。。。。。。
CMA1810-FV-B自动送料CCD摄像定位切割机鉴赏视频：
-
1、机架接纳矩形钢管焊接框架式结构，，， ，，，，钣金外罩混淆设计，，， ，，，，强度高、稳固性好、有用降低整机重心，，， ，，，，提高整机运行时的平稳性，，， ，，，，提高运动精度及切割效果。。。。。。。
2、板条式蜂窝网带，，， ，，，，能有用镌汰激光与质料支持体间的接触面积，，， ，，，，光反射对敏感质料的损伤；； ；同时，，， ，，，，蜂窝网带承托点多，，， ，，，，平面度好，，， ，，，，阻止因吸风、吹气等缘故原由引起的面料不平导致的切割误差。。。。。。。
3、自主研发SmartCarve43摄像切割专用软件，，， ，，，，接纳标记点及模板加工方法，，， ，，，，凭证加工图形中的MARK信息，，， ，，，，连系摄像头获取的现实标记信息，，， ，，，，举行全程自动跟踪赔偿，，， ，，，，确保加工图形与现实相吻合，，， ，，，，实现高精度加工；； ；
4、快速一连曲线切割功效的实现，，， ，，，，是由于DSP手艺的强盛数据处置惩罚能力，，， ，，，，盘算机软件针对性设计以及细密机械系统一丝不苟的配合，，， ，，，，在高速运转的情形下，，， ，，，，切割直线稳固形，，， ，，，，切割曲线不失真。。。。。。。
5、支持CAD、CORELDRAW、GERBER、田岛等设计软件，，， ，，，，人机界面友好，，， ，，，，贴近行业现场需求。。。。。。。
6、全光藕隔离系统配合高速差分输入输出电路设计，，， ，，，，长距离传输时信号不爆发生畸变，，， ，，，，抗滋扰能力强，，， ，，，，系统实现了12路事情状态输出，，， ，，，，16路状态输入，，， ，，，，可与用户生产现场轻松对接。。。。。。。
7、接纳全新的电气设计计划及性能优异的电气元件，，， ，，，，确保系统运行稳固，，， ，，，，元器件结实、耐用降低电气故障率。。。。。。。
-
CMA1810-FV-B自动送料CCD摄像定位激光切割机性能手艺参数
装备名称
CMA1810-FV-B
激
光
器
激光波长(μm)
10.6
激光功率(W)
80~130
冷却方法
水冷
工
作
参
数
事情规模(mmXmm)
1800 x 1000
焦距(mm)
38.1、50（可选！。。。。。
事情距离(mm)
0~20（可调）
最小线宽(mm)
0.15~0.3
事情速率(mm/s)
0~400
支持图形名堂
PLT、DXF、AI、DST、DSB、JPG、BMP、GIF
视觉
系统
相机像素
130万像素
供
电
电压
AC220V±10%
频率(Hz)
50/60
形状
尺寸
主机(mm)
2500*2140*1100
重量
主机(kg)
325
事情情形
情形
清洁，，， ，，，，无灰尘或灰尘较少
温度(°C)
5°C-40°C
湿度
5-80%(无凝水)
其它
整机功率(W)
<1600W
-
适用质料：
自动送料CCD摄像定位切割机适用于丝绸、布料、毛料等柔性面料。。。。。。。
适用行业：
适用于纺织打扮、毛绒玩具、电脑绣花裁剪、制鞋、文胸等行业。。。。。。。
样品展示：
-
