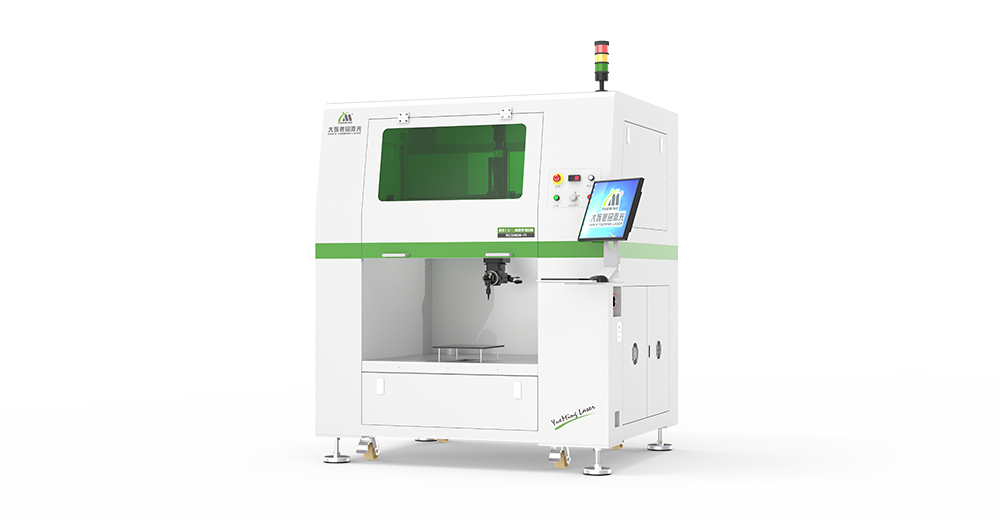

高细密混淆光路三维激光切割机系列
激光功率（w）
100W/80~180W/130W
ob电竞高细密混淆光路三维激光切割机系列，，， ，，，接纳专业三维五轴数控系统，，， ，，，可实现重大曲面三维件的高速切割；；；；接纳高架龙门双驱结构，，， ，，，可选配适合大幅面、小幅面的事情台；；；； 配备手动控制示教器，，， ，，，操作简朴；；；；经典应用汽车塑料件激光切割、汽车扰流板激光切割等。 。。
资料下载
加入比照
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功效于一身，，， ，，，为客户创立更多价值
-
01
接纳专业三维五轴数控系统，，， ，，，C轴N*360°无限旋转，，， ，，，B轴左右±135°摆动，，， ，，，可实现重大曲面三维件的高速切割；；；；
-
02
龙门双驱结构，，， ，，，高细密丝杆、高精度减速机及伺服驱动传动，，， ，，，运行稳固、定位速率更快、精度更高、动态性能更好；；；；
-
03
切割头接纳防撞；；；；ど杓疲， ，，，受到一定侧向力时，，， ，，，切割头自动掉落，，， ，，，阻止主轴太过受力导致精度变差或损坏；；；；
-
04
集EtherCAT总线通讯和激光器控制功效于一体，，， ，，，无需操作多个软件协同设置，，， ，，，且传输效率快，，， ，，，抗滋扰性强；；；；
-
05
配备手动控制示教器，，， ，，，可通过示教器直接天生、编辑和传送加工程序，，， ，，，操作简朴，，， ，，，无需编程，，， ，，，简朴培训即可上手操作；；；；
-
06
？？？？？？？榛杓疲， ，，，可选配单/双工位旋转事情台、双工位滑台式事情台、牢靠式事情台，，， ，，，支持配套自动化。 。。
详细参数
优化立异，，， ，，，让产品，，， ，，，更快，，， ，，，更稳固，，， ，，，更定心
| 型号 | SC0806-A | SC1205-A | SC1505-A |
|---|---|---|---|
| X/Y/Z行程(mm) | 750×600×200mm | 1350×600×200mm | 1500×500×300mm |
| 形状尺寸(mm) | 1650×1450×2250mm | 2235×1403×2150mm | 2335×1405×2150mm |
| 激光功率(w) | 100W（标配射频激光器） | 80~180W | 130W |
| 切割速率 | 跟激光管功率、质料材质、厚度及切割路径等相关 | 跟激光管功率、质料材质、厚度及切割路径等相关 | 跟激光管功率、质料材质、厚度及切割路径等相关 |
| 重复定位精度(mm) | ±0.05mm | ±0.1mm | ±0.1mm |
| 空程最大速率(m/s) | 0.5m/s | 0.24m/s | 0.2m/s |
| 传动系统 | 伺服电机+直线模组+旋转台 | 伺服电机+直线模组+旋转台 | 伺服电机+直线模组+旋转台 |
| 装备功率(KW) | 约6.5KW（按80W激光管） | 约5.7KW（按80W激光管） | 约5.7KW（按80W激光管） |
| 整机重量 | 1000kg | 1500kg | 1500kg |
| 电源 | AC220V/50Hz | AC220V/50Hz | AC220V/50Hz |
| 事情情形 | 温度:5-40℃ 湿度:5%~80% 无凝聚 | 温度:5-40℃ 湿度:5%~80% 无凝聚 | 温度:5-40℃ 湿度:5%~80% 无凝聚 |
| 切割路径输入 | 手动示教或离线编程方法导图（3D图档导入+3点定位） | 手动示教或离线编程方法导图（3D图档导入+3点定位） | 手动示教或离线编程方法导图（3D图档导入+3点定位） |
