HyTube系列四卡盘光纤激光切管机
激光功率（W）
ob电竞集团HyTube系列四卡盘光纤激光切管机全自动上下料装置，，，，，，，整体结构紧拼集理，，，，，，，占地面积小，，，，，，，节约生产用地，，，，，，，镌汰人工，，，，，，，提升生产效率；；；；；；
四卡盘结构设计，，，，，，，四个卡盘均可自由移动，，，，，，，合理分担承载管材重量，，，，，，，稳固加持，，，，，，，避免管材甩动，，，，，，，确保精准切割和清静下料；；；；；；
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功效于一身，，，，，，，为客户创立更多价值
-
01
自动加紧气动自定心卡盘，，，，，，，夹紧历程无需人工干预，，，，，，，可实现零 尾料加工，，，，，，，阻止管材铺张；；；；；；
-
02
全自动上下料装置，，，，，，，整体结构紧拼集理，，，，，，，占地面积小，，，，，，，节约生 产用地，，，，，，，镌汰人工，，，，，，，提升生产效率；；；；；；
-
03
四卡盘结构设计，，，，，，，四个卡盘均可自由移动，，，，，，，合理分担承载管材重量，，，，，，，稳固加持，，，，，，，避免管材甩动，，，，，，，确保精准切割和清静下料；；；；；；
-
04
搭载专业的管材切割软件，，，，，，，内置智能套料排版软件，，，，，，，适用于标准管材、型材和异型管加工，，，，，，，可实现全时切割、高效切割和坡口切割；；；；；；
-
05
自主研发内核数控系统，，，，，，，支持 EtherCAT 数字总线通讯；；；；；；内置完整的切割工艺数据库，，，，，，，可凭证管材类型实现一键式设定或实时修改加工；；；；；；可对接MES生产系统，，，，，，，实现数字化生产；；；；；；
-
06
Z轴传动接纳模组驱动单位，，，，，，，双滑块设计，，，，，，，刚性好，，，，，，，轻预载，，，，，，，有用降低高速运动中切割头的颤抖，，，，，，，提高插补轨迹精度。。。。。。。。
详细参数
优化立异，，，，，，，让产品，，，，，，，更快，，，，，，，更稳固，，，，，，，更定心
| 型号 | HyTube12036 | HyTube12050 |
|---|---|---|
| 激光功率(W) | 3000~12000W | 6000~12000W |
| 管材加工规模(mm) | Φ30-Φ360×12500 Φ20≤圆管≤Φ360 □20≤方管≤□360 矩形管≤350x250 槽钢≤36# 工字钢≤36# | Φ50-Φ500×12500 Φ20≤圆管≤Φ500 □20≤方管≤□360 矩形管≤400x250 槽钢≤40# 工字钢≤40# |
| 形状尺寸(mm) | 30400×3600×3200mm | 30400×3600×3200mm |
| 坡口加工 | ±45° | ±45° |
| 定位精度(mm/m) | 0.05mm/m | 0.05mm/m |
| 最大加工转速(rpm/min) | 40rpm/min | 40rpm/min |
| 空程加速率（G） | 0.3G | 0.3G |
| 最大承载(KG) | 1000kg | 1500kg |
| 自动上料长度(mm) | 6000~12000mm | 6000~12000mm |
| 最大下料长度(mm) | 12000mm | 12000mm |
| 装备功率(KW) | ||
| 整机重量(KG) | 31500kg | 32000kg |
| 加工管材直径（mm） | 20-520mm | 20-520mm |
工艺应用

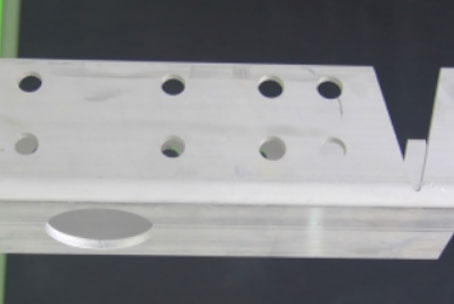

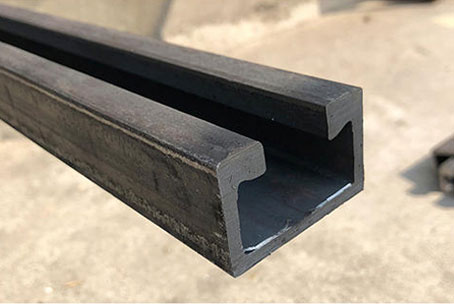

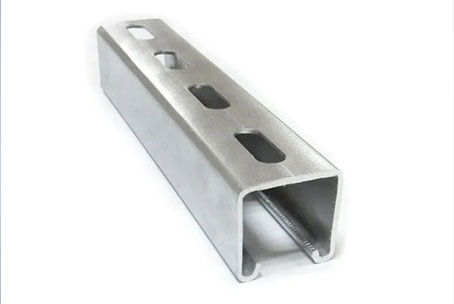

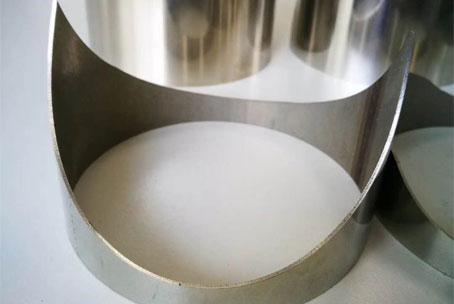

主要用于圆管、方管、扁平管、U型管、槽钢、工字钢等种种管材切割。。。。。。。。
