        一种一经被遗忘的冷光——紫外激光。。。。。。。紫外激光装备在全球行业市场的占有率仅仅只有15%，，，，，，可是增添速率是很是迅速的。。。。。。。紫外激光为特殊质料的加工提供了很好的生产解决计划，，，，，，下面ob电竞将从紫外激光和二氧化碳激光特征、应用的比照中叙述紫外激光在某些加工领域中不可替换性。。。。。。。



        紫外激光工具不但与二氧化碳的波长差别，，，，，，并且各自在加工质料，，，，，，如像PCB和基板，，，，，，也是两种差别的工具。。。。。。。光点尺寸小于10倍，，，，，，较短的脉冲宽度和极高频使得在一样平常的钻孔应用中不得不使用差别的操作要领，，，，，，并且为差别的应用开发了其它的窗口。。。。。。。

        CO2激光与紫外激光钻孔手艺特征较量

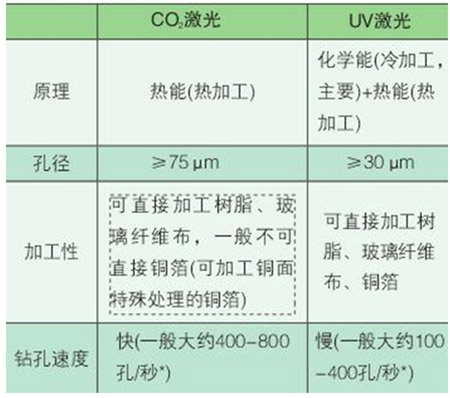

        表格1给出了现在激光系统中通常接纳的两种激光装置的最主要手艺特征的较量。。。。。。。

        紫外激光在极小的脉冲宽度内具有高频和极大的峰值功率。。。。。。。事人情上光点尺寸决议了能量密度。。。。。。。二氧化碳能量密度抵达50~70J/cm2，，，，，，而紫外激光由于光点尺寸小得多，，，，，，以是能量密度可达50~200J/cm2。。。。。。。

        由于紫外光点尺寸比目的孔直径还要小，，，，，，激光光束以一种所谓的套孔方法聚焦于孔的目的直径内。。。。。。。

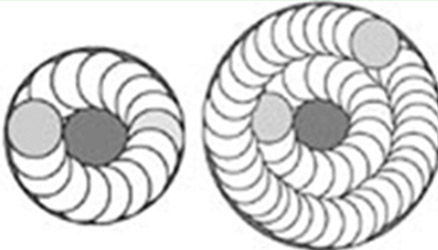

        图1给出了套孔方法。。。。。。。



        图1　套孔方法示意图
        关于紫外激光，，，，，，钻一个完整的孔所需的脉冲数在30到120之间，，，，，，而CO2激光则只需2到10个脉冲。。。。。。。紫外激光的频率要比CO2的高5到15倍。。。。。。。在去除了顶部铜层后，，，，，，可使用第二步，，，，，，通过扩大的光点整理孔中的灰色区域。。。。。。。

        虽然还可使用紫外激光举行冲压，，，，，，不过光点的巨细决议了能量密度，，，，，，且差别质料的烧蚀极限值决议了所需的最小能量密度。。。。。。。这样凭证差别质料的烧蚀极限就可导出紫外冲压方法使用和最大光点尺寸。。。。。。。

        由于紫外激光所具有的能量，，，，，，现在仅将冲压方法用于孔直径小于75im、烧蚀极限极低的软质料如TCD，，，，，，或用于小焊盘启齿的阻焊膜烧蚀。。。。。。。

        通过套孔方法将须要的能量带进孔内的时间在很洪流平上取决于孔自身尺寸，，，，，，孔直径越小，，，，，，UV激光工具就钻的越快。。。。。。。二氧化碳与紫外激光之间的切换点为75到50im的孔直径之间。。。。。。。



        第一：由于10im光波在孔边沿的绕射，，，，，，需要思量最小的孔尺寸。。。。。。。
第二：在铜上该波长的反射。。。。。。。
第三：厚度达波长1/2的底层铜上的残留物。。。。。。。

        波是非得多的且在铜上有较高吸收率的UV激光就不保存上述三种局限性，，，，，，因此，，，，，，UV激光就成为一种理想的工具，，，，，，它可用来在涂覆了恣意一种铜质料的高等PCB和基板即高密度互连手艺（HDI）上钻小孔。。。。。。。

        HDI一 瞥

HDI的要求是：成孔直径在75im~30im的规模内；；；；；；；；线及其间距为2mil/mil~1 mil/1mil；；；；；；；；焊盘在250im~200im；；；；；；；；并且阻焊膜启齿的精度要抵达15到10im。。。。。。。新设计不但要求盲孔为1层~2层，，，，，，并且要求多层导通孔和通孔。。。。。。。；；；；；；；挂罂椎男巫茨芄皇迪纸幽啥聘驳囊，，，，，，并支持导通孔的填充。。。。。。。据展望，，，，，，市场的生长要求在2到3年内不但要降低倒芯片基板的价值，，，，，，还要降低批量生产的价值。。。。。。。



        二氧化碳激光只有两种主要的运行功效：在电场之间的事情台步进运行功效和电场规模内孔之间的电运行功效。。。。。。。峰值功率会降低，，，，，，可在1到100ns之间选择脉冲宽度，，，，，，频率规模在1到4kHz之间。。。。。。。关于差别的质料，，，，，，只有这三个参数和脉冲/孔的数目可用来形貌钻孔工具。。。。。。。

        首先，，，，，，紫外激光多了一种运行功效即第三种功效--成型孔径内的电微聚焦。。。。。。。这种套孔充许凭证孔径对内部和外部形状（同心圆=形状）举行调解。。。。。。。形状的重复顺应于质料厚度，，，，，，群集内外光点的巨细确定了能量密度以顺应质料的烧蚀极限。。。。。。。由激光频率和电循环速率形成的脉冲顺序重叠确定了各形状的能量。。。。。。。

        就紫外激光特征而言，，，，，，激光频率、脉冲宽度清静均最大功率相互之间关系相当亲近。。。。。。。；；；；；；；粕蚺⒂兄苯拥墓叵，，，，，，红色区域则有相反的关系。。。。。。。

        要在一序列差别的质料上钻孔，，，，，，紫外激光可提供所谓顺序办法，，，，，，例如达8个差别的自力钻孔工序。。。。。。。 在整个孔的钻孔历程中，，，，，，可凭证联机的各工序调解表2中所有的工具参数。。。。。。。



        表２　工具参数

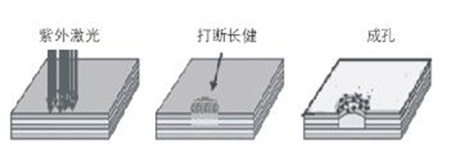

图2所示是顺序工序钻孔的原理。。。。。。。


        图2紫外激光成孔示意图
        由于环氧树脂的烧蚀极限比铜（黄色）的低，，，，，，清洁工序（绿色）就不可探入底层铜。。。。。。。光束柔和地照射，，，，，，平衡了质料的厚度和一致性的公差。。。。。。。



        A工艺：4步工艺工序，，，，，，混淆了润湿和激光工序，，，，，，掩膜公差在50到70im之间，，，，，，一样平常最小的孔尺寸为100到125im.

        B工艺：2步激光工序，，，，，，1步润湿工序，，，，，，由于CO2在掩膜上的绕射，，，，，，小孔的直径约为60im。。。。。。。对经由特殊处置惩罚的铜质料CO2可提供的铜启齿厚度的极限为7im。。。。。。。这种工艺仍需去除钻污。。。。。。。

        C工艺：1步激光工序，，，，，，UV激光对内层和外层铜的钻孔无限制，，，，，，UV还多了一个清洁工序，，，，，，从而使去除钻污工序降到了最低限度，，，，，，甚至可取代去钻污工序。。。。。。。

        紫外激光具有将一个完整孔的工艺办法减至1种单独的激光工序的能力，，，，，，特殊是作废了对去钻污的需求，，，，，，甚至完全可以不必这一工序，，，，，，尤其是关于脉冲图形电镀。。。。。。。不需要使用侵蚀性去钻污工序，，，，，，例如对CO2激光而言，，，，，，孔的形状的粗糙度、芯吸和桶形畸变获得了改善。。。。。。。


●盲孔
●双层导通孔
●通孔

        接纳了柔性新的激光系统除了能够实验常用聚焦照射操作孔内，，，，，，还可举行重大的绘图操作，，，，，，可用它切割出细线图形或用于埋入掩膜后的阻焊膜去除。。。。。。。险些可以对任何形状的加工区域举行加工处置惩罚。。。。。。。

        到现在为止，，，，，，当阻焊膜上的缺陷仅是一些小误差、无关紧要时，，，，，，仅把激光烧蚀阻焊膜用于修复一些被损坏的焊盘，，，，，，这样就不会使整个面板废掉，，，，，，可是HDI手艺要求启齿尺寸和定位更准确一些，，，，，，下图所示是在压力蒸汽测试和热循环后所形成的圆形和方形的阻焊膜启齿及横截面。。。。。。。速率每秒可达100多个焊盘，，，，，，关于BGA和FC，，，，，，每个IC上128个焊盘的本钱约0.5美分。。。。。。。

        在绘制细线时，，，，，，通过激光轨刻划出图形，，，，，，如下图所示，，，，，，激光轨的速率可达1000mm/s。。。。。。。激光烧蚀1im厚的锡后，，，，，，宽度在15~25im之间。。。。。。。在绘制了锡图形后，，，，，，对图形举行蚀刻，，，，，，并坚持激光的轨？？？？矶鹊募渚嗪褪纯痰母弊饔谩！。。。。。关于厚度为12im的铜可以获得低于2mil/2mil的图形。。。。。。。

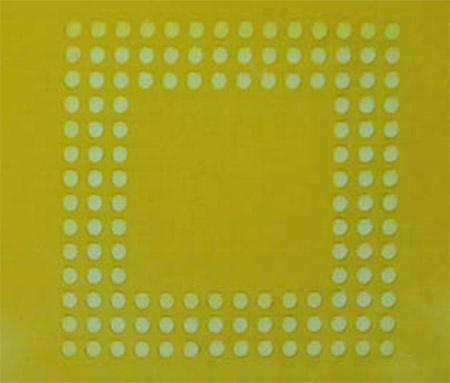

        下图所示是2mil/2mil 结构的IC和MCM图形的扇出。。。。。。。直接绘制细线图形的应用受到了绘图速率的限制，，，，，，如下图所示的扇出只需不到1秒，，，，，，而在40×40mm的面积内一个完整图形的扇出就需要10到15秒。。。。。。。



        图３　IC和MCM图形的扇出

        紫外激光系统为现有的二氧化碳钻孔工具提供了一个增补解决计划。。。。。。。关于钻孔而言，，，，，，短波长和小光点具有更大的柔性和更高的重大性。。。。。。。UV激光的目的更多是为知足HDI的需求。。。。。。。与二氧化碳性能相比，，，，，，尤其是关于大孔，，，，，，UV在产量上仍保存着差别，，，，，，可是随着高功率和高频率的紫外激光的生长，，，，，，这种差别将越来越小。。。。。。。用UV激光天生导通孔的加工工序数将镌汰到一个单独的激光工序，，，，，，并且所需的去钻污工序降到了最低限度。。。。。。。

        紫外激光系统除了主要的钻孔用途外，，，，，，还可用来直接绘图和细密的烧蚀阻焊膜。。。。。。。这就为紫外激光提供了附加值。。。。。。。

对产量，，，，，，改善紫外激光系统仍有足够的空间。。。。。。。较小的脉冲宽度，，，，，，高频、较高的功率和高速伺服运行都将增添生产率，，，，，，并且在不久的未来，，，，，，作为一个完善的工具，，，，，，市场将会越来越普遍地接受紫外激光系统。。。。。。。
