[0001]本适用新型专利涉及激光打标手艺领域，，，，，，，更详细地说，，，，，，，涉及一种五轴激光打标机。。。
果真(通告)号：CN207521878U，，，，，，，申请(专利权)人：广东ob电竞集团股份有限公司
配景手艺
[0002]现有激光打标机主要有平面打标和3D打标两种。。。
[0003]平面激光打标装备已经十分普遍，，，，，，，是最基础的机型。。。这种装备只能在产品的一个平面区域举行激光打标。。。而现有3D打标机则多是接纳Z轴动态调焦手艺，，，，，，，通过动态改变激光焦距来实现高度差别的产品外貌的三维加工。。。这种3D打标方法的缺乏在于也只能打产品的一部分曲面，，，，，，，关于背光区域是无法实现打标的。。。好比一个球体，，，，，，，正对着打标头的部分球体外貌可以举行3D打标，，，，，，，但背对着激秃顶的“阴晦”区域则无法举行打标。。。为相识决“背面”打标问题，，，，，，，有些产品引入机械手对物品举行抓取然后举行翻面加工，，，，，，，这种方法可以实现物品的全笼罩打标，，，，，，，但弱点在于机械手通常投入本钱较高，，，，，，，且时间长了机械手定位精度会下降，，，，，，，影响加工质量。。。
[0004]综上所述，，，，，，，怎样有用地解决现有平面打标无法对物品举行全笼罩打标且本钱较高等问题，，，，，，，是现在本事域手艺职员急需解决的问题。。。
适用新型内容
[0005]有鉴于此，，，，，，，本适用新型的目的在于提供一种五轴激光打标装置，，，，，，，以解决现有平面打标无法对物品举行全笼罩打标且本钱较高等问题。。。
[0006]为了抵达上述目的，，，，，，，本适用新型提供如下手艺计划：

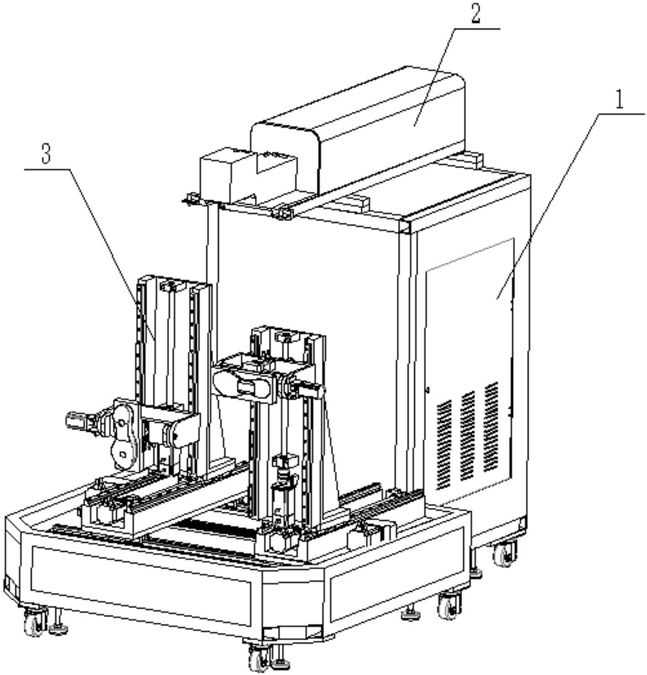

[0007]一种五轴激光打标装置，，，，，，，包括电气箱和设于其上的激光打标头装置，，，，，，，还包括与所述激光打标头装置相对应设置的五轴运动平台，，，，，，，所述五轴运动平台包括用于沿X轴、Y轴和Z轴划分举行移动的X轴驱动组件、Y轴驱动组件和Z轴驱动组件，，，，，，，所述Z轴驱动组件上设有用于发动工件夹具举行旋转的AC枢纽驱动组件。。。
……
[0013]本适用新型提供的五轴激光打标机，，，，，，，包括电气箱和设于其上的激光打标头装置，，，，，，，还包括与激光打标头装置相对应设置的五轴运动平台，，，，，，，五轴运动平台包括用于沿X轴、Y轴和Z轴划分举行移动的X轴驱动组件Y轴驱动组件和Z轴驱动组件，，，，，，，Z轴驱动组件上设有用于发动工件夹具举行旋转的AC枢纽驱动组件。。。应用本适用新型提供的五轴激光打标装置，，，，，，，通过设置五轴运动平台实现工件五个自由度的运动，，，，，，，可实现工件恣意空间位置和角度的准确定位控制，，，，，，，该装置本钱低，，，，，，，且结构精度高，，，，，，，提高装置的加工效率。。。
详细实验方法
……详见知识产权局
[0029]在一种详细的实验方法中，，，，，，，该装置的五轴运动平台各有X轴、Y轴、Z轴、A轴和C轴五个运动轴。。。其中X轴为左右偏向运动，，，，，，，Y轴认真前后偏向运动，，，，，，，Z轴认真上下升降运动，，，，，，，A轴和C轴为两个旋转轴，，，，，，，呈90度装置，，，，，，，可举行360度的旋转运动。。。XYZ三个轴接纳相互90度装置位置，，，，，，，呈笛卡尔坐标系，，，，，，，这样便可实现空间的恣意位置控制。。�？？？刂破教ǜ髟硕岬牡缁幽伤欧蛘卟浇缁�，，，，，，通过电脑运算以及现代数字运动控制手艺便可实现工件的恣意位置和恣意角度的准确定位控制。。。
[0030]激光加工的一大特点是激光必需举行对焦，，，，，，，处于焦点位置的激光光斑最细能量最集中，，，，，，，这是激光加工所需要的位置。。。通过以上两个平台各五个轴的运动控制便可实现将工件需要加工的区域始终控制在激光焦点的位置举行加工，，，，，，，通过电脑软件集成控制，，，，，，，使激光打标和五轴运动平台实时有用连系，，，，，，，实现联动控制，，，，，，，这是本发明发案的最大特点。。。
[0031]接纳该装置，，，，，，，不但本钱上低于机械手，，，，，，，并且接纳细密的滚珠丝杆及直线导轨运动模组，，，，，，，结构精度上也要优于机械手，，，，，，，特殊是恒久加工的精度可以获得更有用包管，，，，，，，并且本计划实现了左右两个平台的互联加工，，，，，，，大大提高装备的加工效率。。。
以上就是ob电竞专利：一种五轴激光打标机的所有内容。。。选购相关激光装备，，，，，，，接待来ob电竞咨询。。。
